中壓電纜結構概述
中壓電纜通常用于輸送額定電壓在6kV至35kV之間的電力，其結構主要包括以下幾個部分：
導體：
絕緣層：
絕緣層位于導體外部，用于隔離導體與外部環境，防止電流泄露。中壓電纜常用的絕緣材料包括交聯聚乙烯（XLPE）等，這些材料具有優異的電氣性能和機械性能。
內屏蔽層（部分電纜有）：
內屏蔽層位于絕緣層內部，用于改善電纜內部的電場分布，提高電纜的電氣性能。內屏蔽層通常由半導電材料制成。
外屏蔽層（部分電纜有）：
外屏蔽層位于絕緣層外部，與內屏蔽層共同作用，進一步改善電纜的電場分布。外屏蔽層同樣由半導電材料制成。
填充材料：
填充材料用于填充電纜內部的空隙，增強電纜的機械強度和耐老化性能。常見的填充材料包括無堿玻璃絲等。
鎧裝層（部分電纜有）：
鎧裝層位于電纜的最外層，通常由鋼帶或鋼絲編織而成，用于保護電纜免受外界機械損傷。鎧裝層還能增強電纜的抗拉強度。
外護套：
外護套是電纜的最外層，用于保護電纜免受外界環境（如水分、化學物質、紫外線等）的侵蝕。中壓電纜常用的外護套材料包括聚氯乙烯（PVC）、聚乙烯（PE）以及低煙無鹵（LSZH）等環保材料。

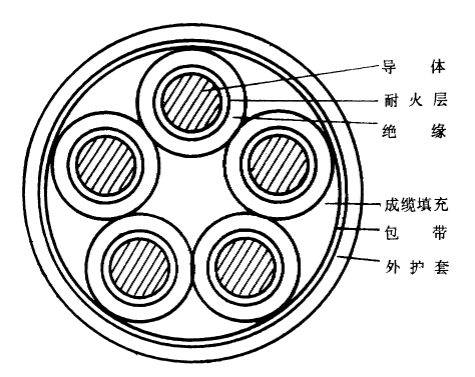

特殊結構（如耐火電纜）
對于耐火電纜，其結構在上述基礎上還會增加耐火層，以確保電纜在火災中仍能維持一定時間的正常工作。耐火層通常由陶瓷化耐火聚烯烴、陶瓷化硅橡膠云母帶等高溫耐火材料制成，具有優異的耐高溫性能和阻燃性能。
注意事項
中壓電纜的結構可能因制造商、電纜規格和用途的不同而有所差異。因此，在選購和使用中壓電纜時，應仔細查閱相關技術資料，確保電纜符合實際需求。
在安裝和使用中壓電纜時，應嚴格遵守相關標準和規范，確保電纜的安全性和可靠性。
