一、防火電纜基礎認知
1.1 防火電纜的定義與核心特性
防火電纜（Fire Resistant Cable）是指在規定火焰條件下能夠保持線路完整性一定時間的特種電纜，其核心特性包括：
耐火性能：在750℃-950℃火焰中維持供電90-180分鐘
阻燃特性：火焰蔓延范圍≤2.5米（單根）/自熄時間≤60秒
低煙無鹵：透光率≥60%，pH值≥4.3，電導率≤10μS/mm
機械強度：彎曲半徑可達6-10倍電纜外徑（柔性型）
1.2 防火等級標準體系
| 標準體系 | 試驗條件 | 等級劃分 | 典型應用 |
|---|---|---|---|
| 國標GB | 750-950℃/90min | A類(950℃) B類(750℃) | 超高層建筑、地鐵 |
| 英標BS | 650-950℃/噴水+震動 | C(650℃) W(噴水) X(震動) | 核電站、機場 |
| 歐標IEC | 750-1000℃/3h | Class A/B/C | 石油化工 |
| 美標UL | 704℃/40min | CM/CMR/CMP | 數據中心 |
二、防火電纜型號規格全解析
2.1 型號命名規則（GB/T 19666）
基本結構：NH-[阻燃等級][導體][絕緣][護套]-[電壓等級] [芯數×截面]
示例解碼：
NH-WDZA-YJY23 0.6/1kV 3×95+2×50
NH：耐火型
WDZA：無鹵低煙阻燃A類
YJY：交聯聚乙烯絕緣+聚烯烴護套
23：鋼帶鎧裝+聚乙烯外護套
0.6/1kV：額定電壓
3×95+2×50：3芯95mm2+2芯50mm2
2.2 主流防火電纜類型對比
| 類型 | 代表型號 | 結構特征 | 耐火溫度/時間 | 彎曲半徑 | 價格指數 |
|---|---|---|---|---|---|

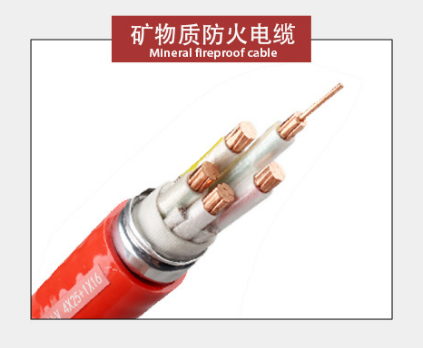

| 剛性礦物絕緣 | BTTZ | 銅芯+氧化鎂+銅護套 | 950℃/3h | 20D | 1.5 |
| 柔性礦物絕緣 | NG-A(BTLY) | 銅芯+云母帶+鋁護套 | 950℃/180min | 10D | 1.0 |
| 云母帶繞包型 | YTTW | 銅芯+合成云母+銅帶 | 850℃/90min | 8D | 0.8 |
| 陶瓷化硅橡膠 | WTGE | 陶瓷化橡膠絕緣 | 1000℃/120min | 6D | 1.2 |
| 復合型 | BBTRZ | 銅芯+多層云母+隔氧層 | 750℃/90min | 6D | 0.7 |
2.3 關鍵參數速查表
| 參數項 | BTTZ | NG-A | YTTW | WTGE |
|---|---|---|---|---|
| 導體電阻(Ω/km) | ≤0.727(25mm2) | ≤0.727 | ≤0.727 | ≤0.727 |
| 絕緣電阻(MΩ·km) | ≥1000 | ≥100 | ≥100 | ≥50 |
| 耐火層厚度 | 氧化鎂1.5 | 云母0.8 | 云母0.6 | 陶瓷層1.2 |
| 外護套氧指數 | - | ≥32 | ≥30 | ≥35 |
| 最大截面(mm2) | 400 | 630 | 300 | 240 |
三、防火電纜生產工藝全流程
3.1 原材料選型標準
導體材料：T2R無氧銅桿（含銅≥99.95%，電阻率≤0.017241Ω·mm2/m）
絕緣材料：
合成云母帶（耐溫1000℃，厚度0.1-0.15mm）
陶瓷化硅橡膠（300℃開始陶瓷化）
金屬護套：
銅帶（厚度≥0.8mm，純度≥99.9%）
鋁帶（1060牌號，厚度1.0-1.5mm）
填充材料：氫氧化鎂復合物（粒徑≤5μm，添加量≥60%）
3.2 核心工藝流程詳解
3.2.1 剛性礦物絕緣電纜（BTTZ）
導體預處理：
銅桿拉絲至標稱直徑（公差±0.02mm）
退火處理（580±5℃/2h）
氧化鎂灌裝：
高純度MgO粉（≥96%）烘干（200℃/4h）
等靜壓成型（壓力150-200MPa）
銅護套焊接：
氬弧焊（電流180-220A）
焊縫抗拉強度≥母材85%
軋制加工：
冷軋至規定外徑（橢圓度≤1%D）
退火消除應力（450℃/1h）
3.2.2 柔性礦物絕緣電纜（NG-A/YTTW）
云母帶繞包：
45°斜向重疊繞包（重疊率≥30%）
張力控制（2.5±0.5N）
金屬護套成型：
縱包焊接（鋁帶TIG焊，電流120-150A）
波紋軋制（波深3-5mm，波距15-20mm）
隔氧層擠出：
陶瓷化硅橡膠擠出（機頭溫度90-110℃）
硫化條件（170℃/5min）
成品測試：
耐火試驗（GB/T 19216.21）
噴水震動試驗（BS 6387 CWZ）
3.3 質量檢測關鍵點
局部放電：1.5U0下≤10pC（U0為額定電壓）
耐火試驗：
A類：950℃+15kV/180min
B類：750℃+0.6kV/90min
機械強度：
彎曲試驗（4D/10次無開裂）
沖擊試驗（1kg重錘1m高度）
四、防火電纜應用場景指南
4.1 建筑電氣系統選型方案
| 應用場景 | 推薦型號 | 敷設要求 | 典型規格 |
|---|---|---|---|
| 消防泵房 | BTTZ-1kV | 穿金屬管保護 | 4×25+1×16 |
| 應急照明 | NG-A-750V | 防火橋架內 | 2×4 |
| 排煙系統 | YTTW-1kV | 獨立通道 | 3×6+1×4 |
| 電梯供電 | WTGE-1kV | 專用豎井 | 5×16 |
| 數據中心 | BBTRZ-0.6kV | 封閉線槽 | 4×120+1×70 |
4.2 工業領域特殊應用
石油平臺：
型號：NH-YJY62-F
特性：耐鹽霧+阻燃IA級
敷設：海底電纜專用敷設船
鋼鐵冶煉：
型號：BTTVZ-1kV
耐溫：長期200℃短期800℃
防護：不銹鋼絲編織層
化工防爆：
型號：NH-KVVP22
認證：ATEX/IECEx
結構：雙層鎧裝+石墨涂層
4.3 新興應用領域
新能源汽車：
充電樁電纜：EV-FR-1kV
特性：耐油+柔性+IP67
標準：GB/T 33594-2017
光伏電站：
直流電纜：PV-FR-1.5kV
耐UV：3000小時老化測試
載流：+20%常規電纜
五、市場現狀與采購策略
5.1 2023年價格參考（元/米）
| 型號規格 | 低價位 | 中價位 | 高價位 | 波動因素 |
|---|---|---|---|---|
| BTTZ-4×25 | 180 | 220 | 260 | 銅價波動大 |
| NG-A-4×35 | 120 | 150 | 180 | 云母帶成本 |
| YTTW-5×16 | 85 | 110 | 130 | 工藝成熟度 |
| WTGE-3×6 | 65 | 80 | 95 | 專利技術 |
5.2 供應商評估維度
資質認證：
強制性認證：CCC、CQC
國際認證：UL、CE、DNV
檢測能力：
自有燃燒實驗室
CNAS認可檢測報告
工程案例：
超高層建筑業績
地鐵/機場項目經驗
5.3 安裝維護要點
敷設禁忌：
嚴禁銳角彎曲（最小半徑≥6D）
避免與非防火電纜混敷
接頭處理：
使用專用密封端子
防火泥封堵（膨脹系數≥5）
壽命監測：
5年紅外熱成像檢測
10年抽樣耐火復驗
六、技術前沿與發展趨勢
6.1 創新材料應用
納米復合云母：
厚度減少30%
耐溫提升至1200℃
自修復絕緣：
微膠囊修復技術
電弧損傷自動修復
生物基護套：
植物提取阻燃劑
可降解率≥80%
6.2 智能防火電纜
分布式測溫：
光纖測溫（精度±1℃）
每米1個監測點
故障預警：
局部放電監測
早期火災預警
自診斷系統：
阻抗變化分析
剩余壽命預測
6.3 標準演進方向
新測試方法：
多物理場耦合試驗（熱-電-力）
極端環境模擬（-60℃~+300℃）
環保要求：
全生命周期評估
有害物質零添加
抗震標準：
8級地震模擬
共振頻率測試
本指南系統梳理了防火電纜從選型到應用的全鏈條知識，建議在實際項目中結合具體工況，咨詢專業電纜工程師進行定制化方案設計。選擇防火電纜時務必核實檢測報告和工程案例，確保關鍵場所的供電安全。
